جوشکاری چیست و فرآیندهای آن چگونه است؟
جوشکاری یکی از مهمترین و رایجترین روشهای اتصال دائمی فلزات و مواد مختلف در صنایع گوناگون از جمله ساختمانسازی، خودروسازی، کشتیسازی، صنایع نفت و گاز و هوافضا است. این فرآیند نقش حیاتی در تولید، ساخت و نگهداری تجهیزات و سازهها دارد. در این مقاله، به زبانی ساده اما دقیق و فنی به بررسی مفهوم جوشکاری، انواع روشها و فرآیندهای آن و همچنین اتصالات جوشی میپردازیم.
جوشکاری چیست؟
جوشکاری فرآیندی است برای اتصال دو یا چند قطعه از جنس یکسان یا متفاوت (معمولاً فلزی) با استفاده از حرارت، فشار یا ترکیبی از هر دو. در بسیاری از فرآیندهای جوشکاری، مادهی پرکنندهای نیز برای پر کردن فضای بین دو قطعه و ایجاد یک اتصال مقاوم استفاده میشود.جوشکاری برخلاف پیچ و مهره یا پرچ، یک اتصال دائمی ایجاد میکند که معمولاً نمیتوان بدون تخریب آن را باز کرد. کیفیت و نوع جوش میتواند تأثیر مستقیم بر ایمنی، دوام و عملکرد قطعه یا سازه داشته باشد.

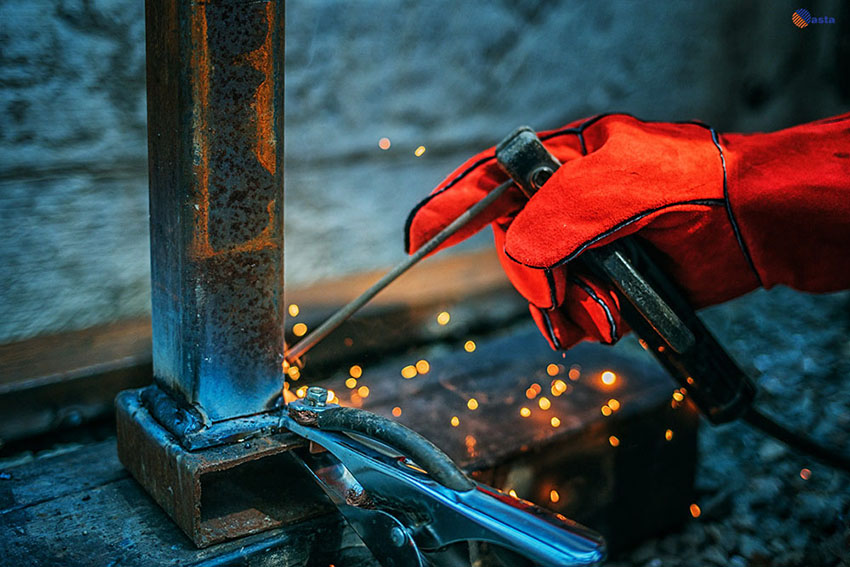

انواع روشهای جوشکاری بر اساس فرآیند چیست؟
جوشکاری روشهای متنوعی دارد که میتوان آنها را در دو دستهی کلی تقسیم کرد:
- جوشکاری ذوبی (Fusion Welding)
در این روش، اتصال از طریق ذوب شدن فلزات پایه و معمولاً با استفاده از ماده پرکننده انجام میشود. این گروه شامل روشهایی است مانند:
الف) جوشکاری قوس الکتریکی (Arc Welding)
در این روش، با ایجاد قوس الکتریکی بین الکترود و قطعه کار، حرارت لازم برای ذوب فلزات تأمین میشود.
- SMAW (جوشکاری دستی با الکترود پوششدار یا جوش برق)
- GMAW (MIG/MAG): جوشکاری با سیم جوش و گاز محافظ
- GTAW (TIG): جوشکاری با الکترود تنگستن و گاز بیاثر
- FCAW: جوشکاری با سیم پودری
- SAW: جوشکاری زیر پودری
ب) جوشکاری گازی (Gas Welding)
از شعله گاز برای ایجاد حرارت استفاده میشود. رایجترین آن جوشکاری اکسیاستیلن است.
ج) جوشکاری با لیزر (Laser Beam Welding – LBW) و پرتو الکترونی (EBW)
در این روشها از پرتوهای متمرکز انرژی برای ذوب ناحیه جوش استفاده میشود. این روشها بسیار دقیق، سریع و مناسب برای قطعات حساس هستند.
- جوشکاری فشاری (Pressure Welding)
در این روش، با اعمال فشار و در برخی موارد گرما، قطعات به یکدیگر متصل میشوند.
- جوشکاری مقاومتی (Resistance Welding) مانند نقطهجوش و درزجوش
- جوشکاری اصطکاکی (Friction Welding): ایجاد حرارت از طریق اصطکاک
- جوشکاری انفجاری (Explosion Welding): اتصال دو فلز از طریق یک انفجار کنترلشده
- جوشکاری التراسونیک (Ultrasonic Welding): استفاده از ارتعاشات فراصوتی برای اتصال
- جوشکاری فشاری سرد (Cold Welding): اتصال بدون حرارت با اعمال فشار بالا
انواع فرآیندهای جوشکاری بر اساس استاندارد AWS
انجمن جوشکاری آمریکا (AWS) فرآیندهای جوش را در دستههای مختلف طبقهبندی کرده است. برخی از مهمترین آنها عبارتند از :
| کد AWS | نام فرآیند | توضیح |
|---|---|---|
| 1 | جوشکاری قوسی فلزی با الکترود پوششدار (SMAW) | روش دستی با الکترود مصرفشونده |
| 2 | جوشکاری قوسی با گاز محافظ (GMAW/MIG/MAG) | استفاده از گاز بیاثر یا فعال |
| 3 | جوشکاری قوسی با تنگستن و گاز بیاثر (GTAW/TIG) | برای جوشهای دقیق و تمیز |
| 4 | جوشکاری مقاومتی (RW) | شامل نقطهجوش، درزجوش و غیره |
| 5 | جوشکاری گازی (OFW) | استفاده از شعله گاز |
| 6 | جوشکاری با پرتو لیزر یا الکترونی (LBW, EBW) | برای اتصالات دقیق در صنایع پیشرفته |
| 7 | جوشکاری ترمیت (Thermite Welding) | برای ریلهای قطار و اتصالات حجیم |
انواع اتصالات جوشی چیست؟
در طراحیهای صنعتی، بسته به نوع سازه و نیروهای وارد بر آن، از اتصالات مختلفی استفاده میشود. رایجترین آنها:
- اتصال لب به لب (Butt Joint): اتصال مستقیم دو قطعه در یک راستا
- اتصال پوششی (Lap Joint): قرارگیری دو قطعه روی هم و جوش در ناحیه همپوشانی
- اتصال گونیا یا گوشهای (Corner Joint): اتصال در زاویه ۹۰ درجه
- اتصال T شکل (T-Joint): قرار گرفتن یک قطعه عمود بر دیگری
- اتصال لبهای (Edge Joint): اتصال دو لبه نزدیک به هم
همچنین جوشها میتوانند در انواع مختلفی اجرا شوند مانند جوش گوشهای، جوش نفوذی کامل، جوش رویهای، و جوش شیاری.
مزایا و معایب جوشکاری چیست؟
مزایا:
- اتصال دائم و محکم
- کاهش وزن سازه نسبت به روشهای پیچ و مهرهای
- مناسب برای فرمها و قطعات پیچیده
معایب:
- نیاز به مهارت و کنترل کیفیت دقیق
- امکان ایجاد تنشهای پسماند
- خطرات ایمنی (برق، گاز، اشعه)
کاربردهای جوشکاری چیست؟
کاربردهای جوشکاری بسیار گسترده و متنوع است و تقریباً در هر صنعتی که ساخت و تولید در آن نقش دارد، جوشکاری بهعنوان یک فرآیند کلیدی مورد استفاده قرار میگیرد. در ادامه به مهمترین کاربردهای جوشکاری در صنایع مختلف اشاره میکنم:
۱. ساختمانسازی و سازههای فلزی
- اتصال تیرها، ستونها و اجزای سازههای فولادی
- جوشکاری اسکلت فلزی ساختمانها
- اجرای سازههای پل، برج و سولههای صنعتی
- اتصال قطعات فلزی در نماهای ساختمانی
۲. صنعت خودروسازی
- اتصال قطعات بدنه خودرو با استفاده از جوش نقطهای (Resistance Spot Welding)
- ساخت شاسی، فریم و اجزای موتور
- جوشکاری رباتیک در خطوط تولید انبوه خودروها
۳. ساخت ماشینآلات و تجهیزات صنعتی
- مونتاژ و تولید ماشینآلات سنگین، خطوط تولید، نوار نقالهها و قالبها
- جوشکاری قطعات تحت فشار مانند مخازن، دیگهای بخار و مبدلهای حرارتی
۴. کشتیسازی و صنایع دریایی
- اتصال ورقها و اسکلت بدنه کشتیها، شناورها و زیردریاییها
- مقاومسازی و تعمیرات سازههای فلزی دریایی
- جوشکاری آلومینیوم و فولاد در محیطهای مرطوب و شور
۵. صنایع هوافضا و هوانوردی
- جوشکاری قطعات بسیار دقیق با تکنولوژیهای پیشرفته مانند لیزر و الکترون
- اتصال آلیاژهای خاص در بدنه هواپیما و موتورهای جت
- استفاده از جوشکاری اصطکاکی-همزن (FSW) برای اتصال آلومینیوم در هواپیماها
۶. نفت، گاز و پتروشیمی
- اتصال لولههای انتقال نفت و گاز (Pipeline Welding)
- ساخت تجهیزات تحت فشار مانند مخازن و راکتورها
- جوشکاری مقاوم در برابر خوردگی و دماهای بالا
۷. صنایع ریلی
- جوشکاری ریلها با استفاده از روشهایی مانند جوش ترمیت
- ساخت واگنها و قطعات متحرک قطار
- تعمیر و نگهداری شبکه ریلی
۸. صنایع انرژی (برق و نیروگاهها)
- ساخت و نصب برجهای انتقال نیرو و پایهها
- جوشکاری در توربینهای بادی، نیروگاههای آبی و حرارتی
- اتصال قطعات در تولید انرژی خورشیدی و باتریهای صنعتی
۹. صنایع کوچک و کارگاهی
- ساخت در و پنجرههای فلزی
- تولید نرده، حفاظ، گاردریل و اسکلتهای کوچک
- تعمیرات عمومی فلزات در کارگاههای کوچک
10. بازسازی و تعمیرات
- بازسازی قطعات صنعتی فرسوده یا آسیبدیده
- ترمیم ترکها، سایش یا خوردگی با جوشکاری
- تقویت قطعات موجود برای افزایش عمر مفید
جوشکاری نهتنها در ساخت تجهیزات و سازههای جدید کاربرد دارد، بلکه در نگهداری، تعمیر و ارتقاء سیستمهای موجود نیز نقش مهمی ایفا میکند. از پروژههای عظیم صنعتی گرفته تا کارگاههای کوچک، جوشکاری ابزاری قدرتمند و انعطافپذیر برای اتصال فلزات است.
جمعبندی
جوشکاری یکی از ستونهای اصلی صنعت مدرن است و شناخت کامل از فرآیندها، روشها و اتصالات آن برای مهندسان، بازرسان و فعالان حوزه ساخت و تولید حیاتی است. بسته به نوع پروژه، جنس قطعات، موقعیت اتصال و شرایط محیطی، باید بهترین روش جوشکاری انتخاب شود تا اتصال ایجاد شده، ایمن، بادوام و اقتصادی باشد.اگر در پروژههای صنعتی خود نیاز به مشاوره، بازرسی یا ارزیابی جوش دارید، تیم متخصص ما در شرکت آستا آماده ارائه خدمات تخصصی جوشکاری و بازرسی جوش مطابق با استانداردهای ملی و بینالمللی است.
