۹ علامت هشداردهنده خرابی سیم‌بکسل که نباید از آن‌ها غافل شوید

سیم‌بکسل‌ها (Wire Ropes) از اجزای حیاتی تجهیزات بالابری مانند جرثقیل‌ها، آسانسورها و بالابرهای صنعتی هستند. خرابی ناگهانی آن‌ها می‌تواند منجر به حوادث فاجعه‌بار، خسارات مالی سنگین و حتی تلفات جانی شود. کاربران عادی اغلب تنها پارگی‌های واضح را می‌بینند، اما بازرسان حرفه‌ای می‌توانند نشانه‌های پنهان اولیه را شناسایی کنند و از بروز خطر جلوگیری کنند. در ادامه به این علائم هشدار دهنده اشاره می شود.

علت‌ها

• تماس مداوم سیم با قرقره‌ها و درام‌ها
• بارگذاری غیریکنواخت

روش تشخیص

• بررسی سطح خارجی سیم با چشم و ذره‌بین
• اندازه‌گیری قطر رشته‌ها با میکرومتر
• مقایسه با استاندارد DIN ۱۵۰۲۰

سایش نامتقارن اولین نشانه خرابی است و نادیده گرفتن آن می‌تواند به شکست ساختاری سریع منجر شود.

علت‌ها

• خستگی طولانی‌مدت
• فشار و سایش تدریجی

روش تشخیص

• اندازه‌گیری قطر سیم در چند نقطه طولی
• مقایسه با قطر اسمی
• طبق ISO ۴۳۰۹، کاهش بیش از ۱۰٪ نیاز به تعویض دارد

این نشانه اغلب قبل از پارگی واضح ظاهر می‌شود و بازرسی ماهانه آن حیاتی است.

علت‌ها

• خستگی فلزی ناشی از بارگذاری متناوب
• خم‌های مکرر و تنش چرخشی

روش تشخیص

• استفاده از ذره‌بین ۱۰x یا تست مایع نافذ (Penetrant Testing)
• تمرکز بر سیم‌های با ساختار ۶x۱۹ یا ۶x۳۶

ترک‌ها می‌توانند بدون هشدار علنی گسترش یابند و عامل حدود ۳۰٪ حوادث سیم‌بکسل هستند.

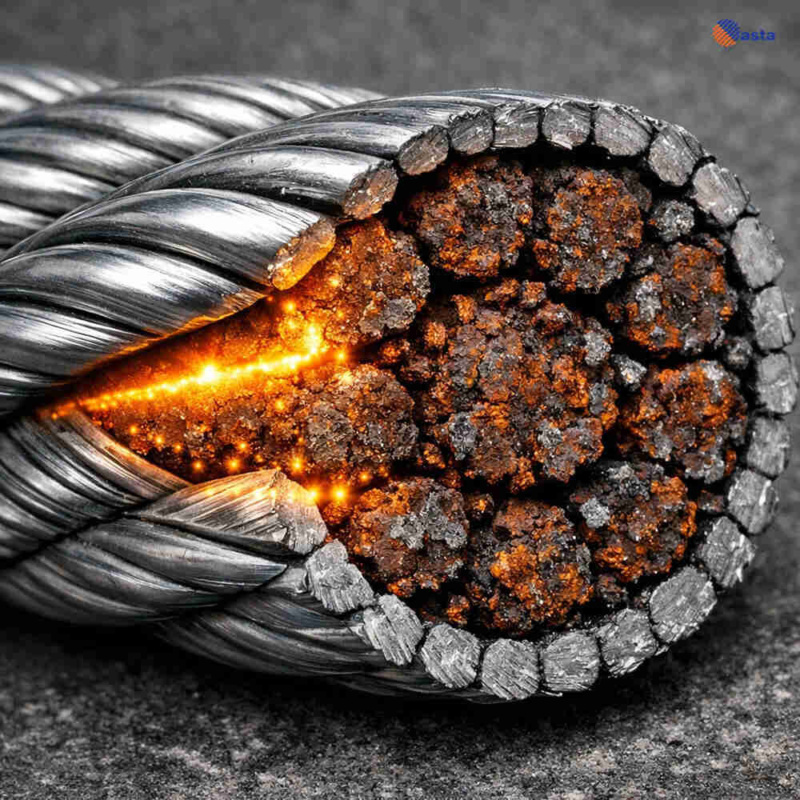

علت‌ها

• نفوذ رطوبت یا مواد شیمیایی به هسته سیم
• عدم روانکاری مناسب

روش تشخیص

• برش عرضی نمونه یا آزمون اولتراسونیک (Ultrasonic Test)
• علائم خارجی: نرم شدن سیم یا صدای غیرعادی در حین کار

خوردگی داخلی می‌تواند ظرفیت باربری سیم‌بکسل را تا ۵۰٪ کاهش دهد، حتی وقتی سطح بیرونی سالم به نظر می‌رسد.

علت‌ها

• تنش‌های چرخشی ناشی از نصب یا بارگذاری ناهموار

روش تشخیص

• بررسی زاویه انحراف رشته‌ها با شابلون
• انحراف بیش از ۵ درجه خطرناک است

اعوجاج باعث توزیع نامتوازن بار می‌شود و می‌تواند به شکست ناگهانی سیم منجر شود.

علت‌ها

• فشار بیش از حد روی نقاط خاص سیم
• پیچیدن نامنظم روی درام یا قرقره
• برخورد با لبه‌های تیز

روش تشخیص

• مشاهده نقاط تخت یا فشرده شده روی سیم
• تمرکز روی نواحی تماس با قرقره و بار

له‌شدگی موضعی تمرکز تنش ایجاد کرده و احتمال پارگی موضعی را افزایش می‌دهد.

علت‌ها

• خستگی پیشرفته سیم
• تمرکز تنش در نقاط خاص

روش تشخیص

• شمارش تعداد پارگی‌ها در Lay Length و کل سیم
• بررسی موقعیت پارگی‌ها
• طبق ASME B30.۵: بیش از ۵ پارگی در Lay Length یا ۱۰ پارگی در کل، تعویض الزامی است

این پارگی‌ها اغلب بدون تغییر ظاهری کلی سیم رخ می‌دهند و نیازمند بررسی دقیق هفتگی هستند.

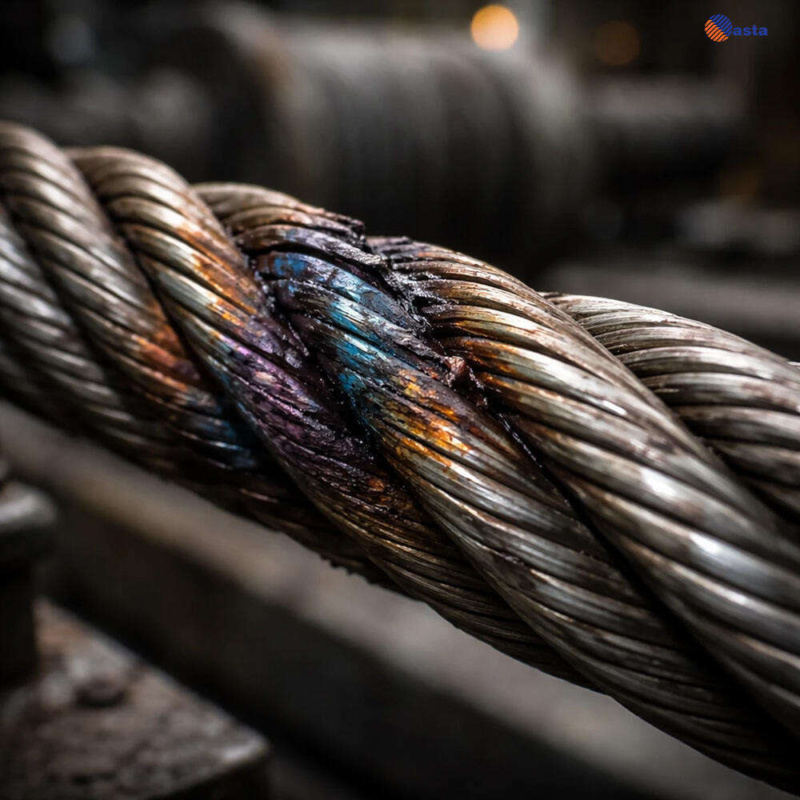

علت‌ها

• اصطکاک داخلی یا اضافه‌بار حرارتی

روش تشخیص

• ترموگرافی مادون قرمز برای نقاط داغ بیش از ۱۰۰ درجه سلسیوس
• بررسی تغییر رنگ مفتول‌ها (آبی/بنفش)

تغییر رنگ و حرارت می‌تواند ساختار فلز را ضعیف کند و باعث کاهش مقاومت مکانیکی سیم شود.

علت‌ها

• خشک شدن روانکار
• خستگی فلزی و خوردگی داخلی

روش تشخیص

• سخت شدن سیم و دشواری در پیچش
• صدای غیرعادی هنگام حرکت

کاهش انعطاف‌پذیری نشان‌دهنده نزدیک شدن سیم‌بکسل به پایان عمر مفید است.

سیم‌بکسل یکی از بحرانی‌ترین اجزای تجهیزات باربرداری است که خرابی آن معمولاً ناگهانی و بدون فرصت جبران رخ می‌دهد. برخلاف بسیاری از قطعات مکانیکی، سیم‌بکسل قبل از شکست کامل، همیشه علائم واضحی از خود نشان نمی‌دهد.

از دید مهندسی، سیم‌بکسل به‌صورت همزمان تحت چندین نوع تنش پیچیده قرار دارد:

• تنش کششی (Tensile Stress): ناشی از وزن بار
• تنش خمشی (Bending Stress): هنگام عبور از قرقره‌ها و درام
• تنش پیچشی (Torsional Stress): در اثر نصب نادرست یا بارگذاری نامتقارن
• سایش (Abrasion): تماس مداوم با سطوح فلزی
• خوردگی (Corrosion): به‌ویژه در محیط‌های مرطوب یا شیمیایی

نکته کلیدی اینجاست که بسیاری از آسیب‌های خطرناک:

• در مغزی (Core) یا لایه‌های داخلی رخ می‌دهند
• در مراحل اولیه هیچ نشانه ظاهری ندارند
• به‌صورت تجمعی (Fatigue Accumulation) پیشرفت می‌کنند

در نتیجه، اتکا به بررسی‌های سطحی یا تجربی می‌تواند منجر به شکست ناگهانی (Sudden Failure) و حوادثی مثل سقوط بار، آسیب به اپراتور و توقف کامل خط تولید شود.

📌 به همین دلیل، بازرسی تخصصی:

• ریسک حوادث را به‌طور چشمگیری کاهش می‌دهد
• از Downtime ناگهانی جلوگیری می‌کند
• هزینه‌های تعویض اضطراری و خسارت‌های ثانویه را کم می‌کند
• و مهم‌تر از همه، به تصمیم‌گیری مبتنی بر داده (Condition-Based Maintenance) کمک می‌کند

یک برنامه بازرسی حرفه‌ای، صرفاً یک چک‌لیست ساده نیست؛ بلکه یک سیستم چندلایه است که ترکیبی از پایش روزانه، تست‌های تخصصی و تحلیل داده‌ها را شامل می‌شود:

۱.     بازرسی بصری (Visual Inspection) – روزانه یا قبل از هر شیفت

این مرحله خط اول دفاع است و باید توسط اپراتور یا تکنسین آموزش‌دیده انجام شود.

مواردی که باید بررسی شوند:

• پارگی یا شکست رشته‌ها (Broken Wires)
• له‌شدگی یا تغییر شکل (Crushing / Deformation)
• زنگ‌زدگی سطحی یا عمیق
• شل‌شدگی ساختار یا باز شدن رشته‌ها
• کاهش قطر در نقاط خاص

نکته: این روش سریع است اما قادر به تشخیص عیوب داخلی نیست.

۲.     بازرسی مغناطیسی (Magnetic Inspection / MFL) – دوره‌ای (ماهانه یا فصلی)

در این روش با استفاده از میدان مغناطیسی، تغییرات داخلی سیم‌بکسل شناسایی می‌شود.

کاربردها:

• تشخیص شکست داخلی رشته‌ها
• شناسایی کاهش سطح مقطع فلزی (Loss of Metallic Area)
• کشف آسیب‌هایی که هنوز به سطح نرسیده‌اند

مزیت کلیدی: ارائه داده‌های کمی برای تحلیل روند خرابی (Trend Analysis)

۳.     تست‌های غیرمخرب (NDT) – سالانه یا بر اساس شرایط کاری

بسته به حساسیت پروژه، از روش‌های پیشرفته‌تری استفاده می‌شود:

• اولتراسوند (UT): بررسی ساختار داخلی و ناپیوستگی‌ها
• ترموگرافی (Thermography): شناسایی نقاط با اصطکاک یا تنش بالا
• MPI ذرات مغناطیسی: برای قطعات اتصالی و انتهایی (End Fittings)

این تست‌ها معمولاً توسط شرکت‌های بازرسی دارای صلاحیت انجام می‌شوند.

ابزارهای ضروری در بازرسی:

• میکرومتر: برای اندازه‌گیری دقیق قطر و تشخیص کاهش سطح
• ذره‌بین صنعتی: بررسی ترک‌های ریز
• دستگاه MFL یا Magnetic Rope Tester
• دوربین ترموگرافی
• دستگاه اولتراسوند

استانداردهای کلیدی:

• ISO 4309 → معیارهای تعویض و بازرسی سیم‌بکسل
• ASME B30 → الزامات ایمنی تجهیزات باربرداری

رعایت این استانداردها، مبنای تصمیم‌گیری برای ادامه استفاده یا تعویض سیم‌بکسل است.

نادیده گرفتن علائم خرابی سیم‌بکسل، یکی از رایج‌ترین دلایل حوادث در پروژه‌های صنعتی است. در مقابل، یک سیستم بازرسی اصولی می‌تواند:

• عمر مفید سیم‌بکسل را تا ۲ برابر افزایش دهد
• هزینه‌های نگهداری را بهینه کند
• و ایمنی نیروی انسانی را تضمین کند

به‌محض مشاهده هر نشانه غیرعادی، حتی جزئی:

• دستگاه را متوقف کنید
• از ادامه کار تحت بار خودداری کنید
• و با بازرس دارای صلاحیت (Certified Inspector) مشورت کنید

نکات پیشگیرانه (Best Practices):

✔️ روغن‌کاری اصولی و منظم
برای کاهش اصطکاک داخلی و جلوگیری از خوردگی

✔️ بارگذاری استاندارد (Safe Load Handling)
اجتناب از شوک بار (Shock Loading) و بارهای خارج از ظرفیت

✔️ هم‌راستایی تجهیزات (Alignment)
جلوگیری از پیچش و سایش غیرعادی

✔️ ثبت و مستندسازی بازرسی‌ها
ایجاد تاریخچه برای تحلیل روند خرابی

✔️ آموزش اپراتورها
چون اولین خط تشخیص، همیشه نیروی انسانی است
